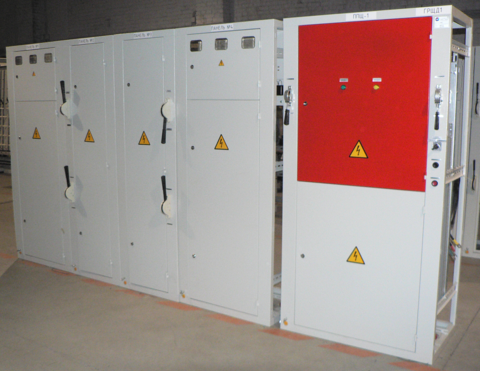

Главный распределительный щит ГРЩ (ЩО70)

     Панели распределительные серии ЩО-70 У3 предназначены для комплектования щитов распределительных устройств (низковольтных комплектных устройств - НКУ) трехфазного переменного тока напряжением 380/220 В частотой 50 Гц для сетей с глухозаземленной или изолированной нейтралью.

Панели устанавливаются в электропомещениях и служат для приема, распределения электроэнергии и защиты от перегрузки и токов короткого замыкания отходящих линий.

Щиты распределительных устройств комплектуются из вводных, линейных, секционных, вводно-линейных панелей одностороннего обслуживания, а также панелей с аппаратурой АВР и панелей диспетчерского управления уличным освещением.

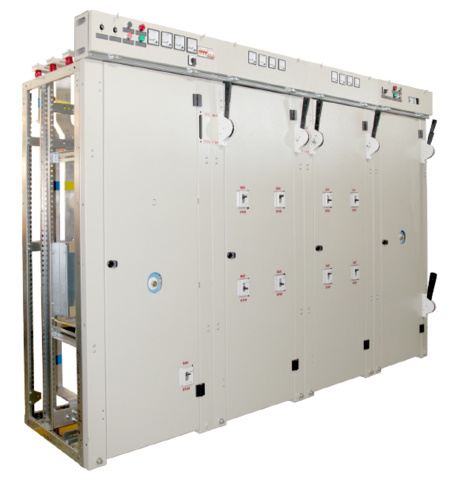

Панели ЩО-70 представляют собой сварной каркас с дверью, закрывающейся на замки. Внутри каркаса панели ЩО-70 на кронштейнах располагается рама с установленной на ней аппаратурой, управление которой осуществляется устройствами, которые устанавливаются на передних стойках каркаса (управление автоматическими выключателями линейных панелей осуществляется через окна в двери).

Степень защиты панелей с фасадной стороны IP20, с остальных сторон IP00 по ГОСТ 14254-96. С боковых сторон распределительные щиты из панелей ЩО-70 закрываются торцевыми панелями.

Панели предусматривают как кабельные, так и шинные вводы. Для крепления сборных шин в верхней части панели устанавливается кронштейн с изоляторами. С фасада в верхней части панели устанавливается приборная панель, которая одновременно служит ограждением сборных шин. Для крепления подходящих кабелей и проводов предусмотрен перфорированный уголок, приваренный к нижнему поясу каркаса.

Схемы, типы аппаратов, габаритные размеры и конструкции панелей предусматривают возможность комплектования из них распределительных устройств для трансформаторных подстанций или отдельно стоящих щитов.

Панели ЩО-70 устанавливаются на закладные конструкции. Крепление панели к закладным конструкциям производится при помощи сварки в четырех углах нижнего пояса каждой панели либо при помощи болтов через отверстия в нижнем поясе панели. Соединение панелей или секций панелей между собой производится болтовыми соединениями через отверстия в стойках панелей.

Вводные панели

scho 70 in 150Вводные панели ЩО-70 предназначены для подачи напряжения на распределительное устройство с трансформатора или трансформаторной подстанции.

На панелях установлена коммутационная и защитная аппаратура ввода с тремя трансформаторами тока, тремя амперметрами и одним вольтметром, а также может быть установлен трансформатор тока на нулевом выводе от силового трансформатора для защиты от замыканий на землю.

Вводы осуществляются рубильниками или автоматическими выключателями. Для панелей с автоматическими выключателями используются выключатели типа ВА5З или ВА55.

Между вводным автоматическим выключателем и сборными шинами распределительного устройства устанавливаются выключатели-разъединители (рубильники). Трансформаторы тока в этих панелях для удобства обслуживания расположены между выключателем и разъединителем. Между вводом и автоматическим выключателем разъединителей нет, так как при ремонте выключателя силовой трансформатор может быть отключен со стороны высшего напряжения.

Панели с рубильниками комплектуются рубильниками на 600 А с предохранителями и на 1000 А без предохранителей. Панели предусматривают кабельные и шинные вводы.

Вводные панели могут комплектоваться щитком учета со счетчиками активной и реактивной энергии при указании в опросном листе.

Линейные панели

scho 70 line 150Назначение линейных панелей ЩО-70 - обеспечивать коммутацию и защиту отходящих линий. Одна линейная панель может обеспечивать работу до шести отходящих линий.

На панелях отходящих линий устанавливаются коммутационная защитная аппаратура, а также трансформатор тока и амперметр в одну из фаз отходящих линий.

Панели изготавливаются с рубильниками и предохранителями или с автоматическими выключателями.

В панелях с рубильниками устанавливаются рубильники с предохранителями на 100, 250, 400 и 630 А. В панелях ЩO-70 с автоматическими выключателями — выключатели на номинальный ток 100, 250, 630, 1000 А стационарные, с ручным приводом, а также серии ВА55, ВА53 с электромагнитным приводом на номинальный ток 1000 А.

Панели с автоматическими выключателями выполняются как с разъединителем между сборными шинами и выключателем (для производства ремонтных работ), так и без него.



Секционные панели и панели АВР

scho 70 sect 150Секционные панели используются только в распределительных устройствах двухтрансформаторных подстанций. Коммутирующее устройство (рубильник, автоматический выключатель, система АВР), установленное в секционной панели, в случае выхода из строя или вывода в ремонт одного из силовых трансформаторов, должно подключить вторую секцию ко втором трансформатору.

Секционные панели могут быть выполнены как на рубильниках, так и на автоматических выключателях. На рубильниках выполняются панели на токи 600 и 1000 А.

Управление рубильниками секционных панелей осуществляется центральным рычажным приводом с фасадной стороны панели. На автоматических выключателях выполняются панели на 400, 630, 1000, 1600 и 2000 А.

В секционных панелях с автоматическими выключателями установлены разъединители как со стороны первой так и со стороны второй секции шин.

Панели автоматического ввода резерва (АВР) предназначены для двухтрансформаторных подстанций в которых необходимо предусмотреть автоматическое включение резерва. Панели АВР могут комплектоваться схемами управления построенных как на электромеханических реле так и на микропроцессорных блоках.



Панели вводно-линейные и вводно-секционные

На вводно-линейных панелях установлена аппаратура ввода, распределения электроэнергии аппаратура защиты, измерительные приборы.

На вводе устанавливаются рубильники на 600 А с предохранителями или на 1000 А без предохранителей. На отходящих линиях устанавливаются рубильники с предохранителями на 100, 250 и 400 А.

Вводно-секционные панели являются комбинацией вводных и секционной панелей и изготавливаются как для кабельного, так и для шинного ввода.

На вводах устанавливаются рубильники и предохранители на номинальный ток 630 А, а в качестве секционного выключателя используется рубильник с центральным приводом на 630 А. На панели также устанавливаются трансформаторы тока и измерительные приборы.

Панель диспетчерского управления уличным освещением

Панель укомплектована аппаратурой управления, распределения, учета электроэнергии и защиты линий уличного освещения от перегрузок и токов короткого замыкания.



Схемы панелей ЩО-70
