Шкафы управления насосами КНС

Шкаф управления насосами ШУ КНС серии PRO предназначен для управления и комплексной защиты канализационной насосной станцией (КНС). КНС применяется для перекачивания разных видов стоков: промышленных, хозяйственно-бытовых, ливневых, дренажных. Принцип работы основан на поочерёдном или совместном включении насосов при достижении заданных уровней стоков в резервуаре.

КАСКАД КНС может управлять как насосами погружного типа, так и насосами поверхностной установки, насосами с режущим колесом (измельчителем) и без него. Напряжение питания насосов 380 В, мощность насосов зависит от выбранной модификации шкафа управления.

Согласно СП 32.13330.2018 Канализация. Наружные сети и сооружения. СНиП 2.04.03-85 при решении варианта регулирования главных насосных агрегатов следует рассматривать возможность сокращения числа резервных и рабочих агрегатов за счет увеличения единичной мощности регулируемых агрегатов и, соответственно, повышения энергоэффективности станции за счет сокращения строительного объема, обогреваемой, вентилируемой и освещаемой кубатуры здания и более высокого КПД насосных агрегатов. Таким образом алгоритм управления ШУ КНС подходит для большинства типов стандартных КНС использующих в своем составе 2 насоса и 4 датчика уровня, а также может применятся в ливневых насосных станциях (ЛНС) и дренажных насосных станциях (ДНС) с аналогичным составом оборудования.

Шкаф управления серии PRO КНС представляет собой сертифицированное готовое изделие, заводского изготовления, предназначенное для управления двигателями насосных агрегатов в процессах контроля уровня и перекачки хозяйственно-бытовых, промышленных или ливневых сточных вод. Его использование актуально в системах ЖКХ, водоканалах, строительных компаниях, производственных предприятиях и т.д.

Шкафы управления ШУ КНС могут применяться с любым типом КНС: из железобетона (монолитных или сборных), так и в комплектных КНС из армированного стеклопластика (вертикальных, горизонтальных, модульных и т. д.). Чаще всего в КНС используются погружные насосы. Погружной насос — это насос, устанавливаемый ниже уровня перекачиваемой среды для обеспечения подъема жидкости с глубины, а также для более эффективного охлаждения узлов насоса. В основном это моноблок вертикального исполнения.

Основные функциональные возможности

• Управление и чередование насосов:
  Шкаф автоматически осуществляет чередование работы насосов – при срабатывании датчиков уровня и давления, основной насос запускается первым, а в случае его отказа или перегрузки – автоматически включается резервный. При полном останове насосов порядок запуска меняется, что позволяет равномерно распределять нагрузку и продлевать срок службы оборудования.
• Автоматический пуск/останов и аварийная защита:
  При поступлении сигналов от поплавкового датчика уровня или реле давления система выполняет автоматический пуск и останов насосов. Дополнительные функции включают контроль аварийного уровня, срабатывание лампы аварии, а также защиту от коротких замыканий, длительных перегрузок и отсутствия фазного напряжения.
• Индикация и удобство эксплуатации:

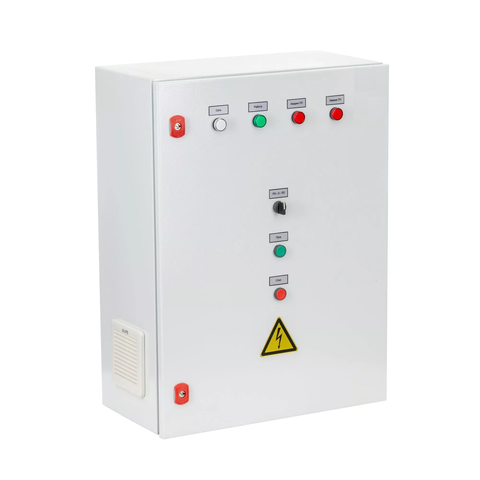

  На лицевой панели расположена дверца с замком, обеспечивающим защиту от несанкционированного доступа. Светодиодная индикация (лампы «СЕТЬ», «РАБОТА/ОЖИДАНИЕ», «АВАРИИ») позволяет в реальном времени отслеживать состояние каждого насоса, а переключатель «РЕЖИМ РАБОТЫ» обеспечивает возможность оперативного выбора между ручным и автоматическим режимами.

Дополнительные опции

• Устройство плавного пуска:
  Опционально шкаф может быть оснащён системой плавного пуска (УПП), что позволяет снизить пусковые токи и обеспечить бережное разгоне электродвигателей насосов.
• Учет времени наработки и индикация нагрузки:
  Дополнительные функции предусматривают учет времени работы насосов, контроль наличия фаз, индикацию амперметром и защиту от работы при недостаточном или перенапряжении, что соответствует современным требованиям к энергоэффективности и безопасности эксплуатации.
