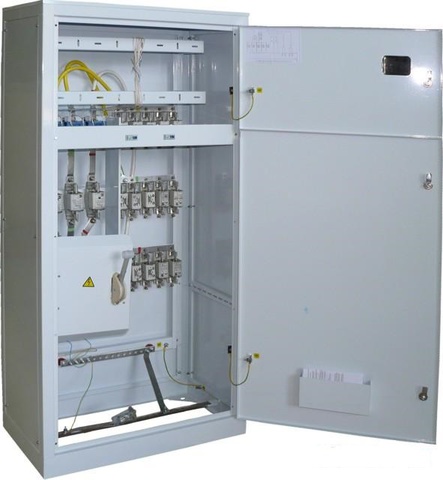

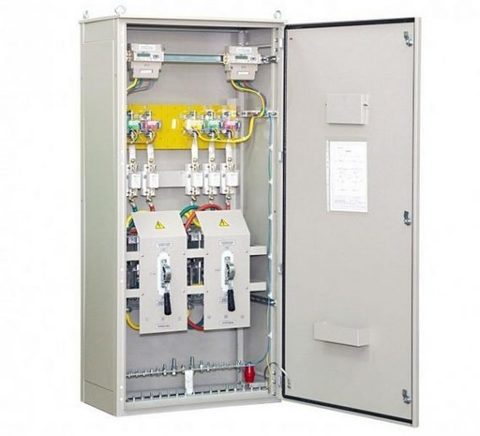

ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ВРУ-1 И ВРУ-3

Предназначены дня приема и распределения электроэнергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В, частотой 50 и 60 Гц а, также для защиты линий при перегрузках и коротких замыканиях.

Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными. Панели ВРУ-З разработаны для замены панелей ВРУ-1 и отличаются улучшенной компоновкой, меньшими габаритами, весом и металлоемкостью.

Технические характеристики

Комплектуются из панелей одностороннего обслуживании и могут быть однопанельными и многопанельными.

В панелях установлены аппараты учета. Для управления освещением сетей общего пользования применены блоки автоматического и неавтоматического управления освещением (для ВРУ-1 - см. табл.3). В качестве командных аппаратов использованы фотореле или фотореле в комбинации с реле времени.

Ошиновка выдерживает без повреждений ударный ток короткого замыкания 10 кА. Система шин ВРУ-1: L1, L2, L3, РЕN Система шин ВРУ-3: L1, L2, О, N, РЕ. Панели ВРУ-1 имеют номинальные токи 100, 250, 400А. Ввод проводов и кабелей предусмотрен снизу и сверху, вывод - вниз или через верхнюю съемную крышку.
