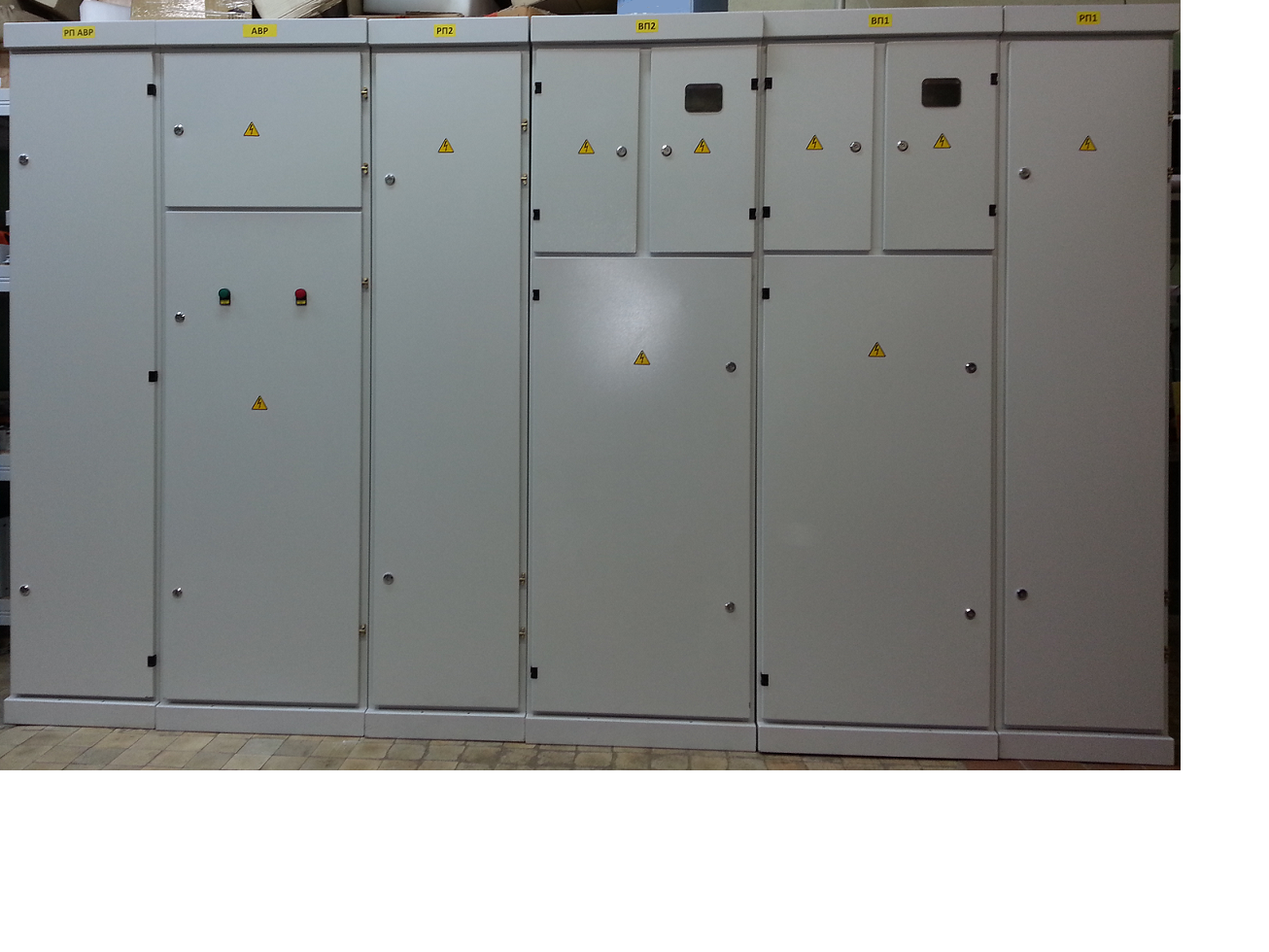

ВРУ-8504, 8505 - Вводно-распределительные устройства

      ВРУ-8504, ВРУ-8505 предназначены для приема, распределения и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей.

Номенклатура ВРУ-8504, ВРУ-8505 разработана на базе автоматических выключателей серии ВА88, и ВА47-63, УЗО, пускателей серии КМИ, предохранителей ППН, пакетных выключателей серии ПВ, выключателей и переключателей ВР32 отечественного производства.

Так же по согласованию с заказчиком аппаратура может быть заменена на аппаратуру фирм ABB, Schneider Electric, Legrand без изменения типа изделия и конструкции шкафов.

Конструкция панелей ввода позволяет устанавливать измерительные приборы (амперметры, вольтметр). При этом добавляется еще ряд трансформаторов тока и переключатель вольтметровый.

По назначению панели ВРУ изготавливаются следующих видов:

- вводные с выключателем врубным,

- вводные с переключателем врубным,

- вводные с выключателем автоматическим,

- распределительные с выключателями автоматическими на отходящих линиях,

- распределительные с автоматикой управления освещением лестнично-лифтового узла и коридоров,

- распределительные с отделением учета.

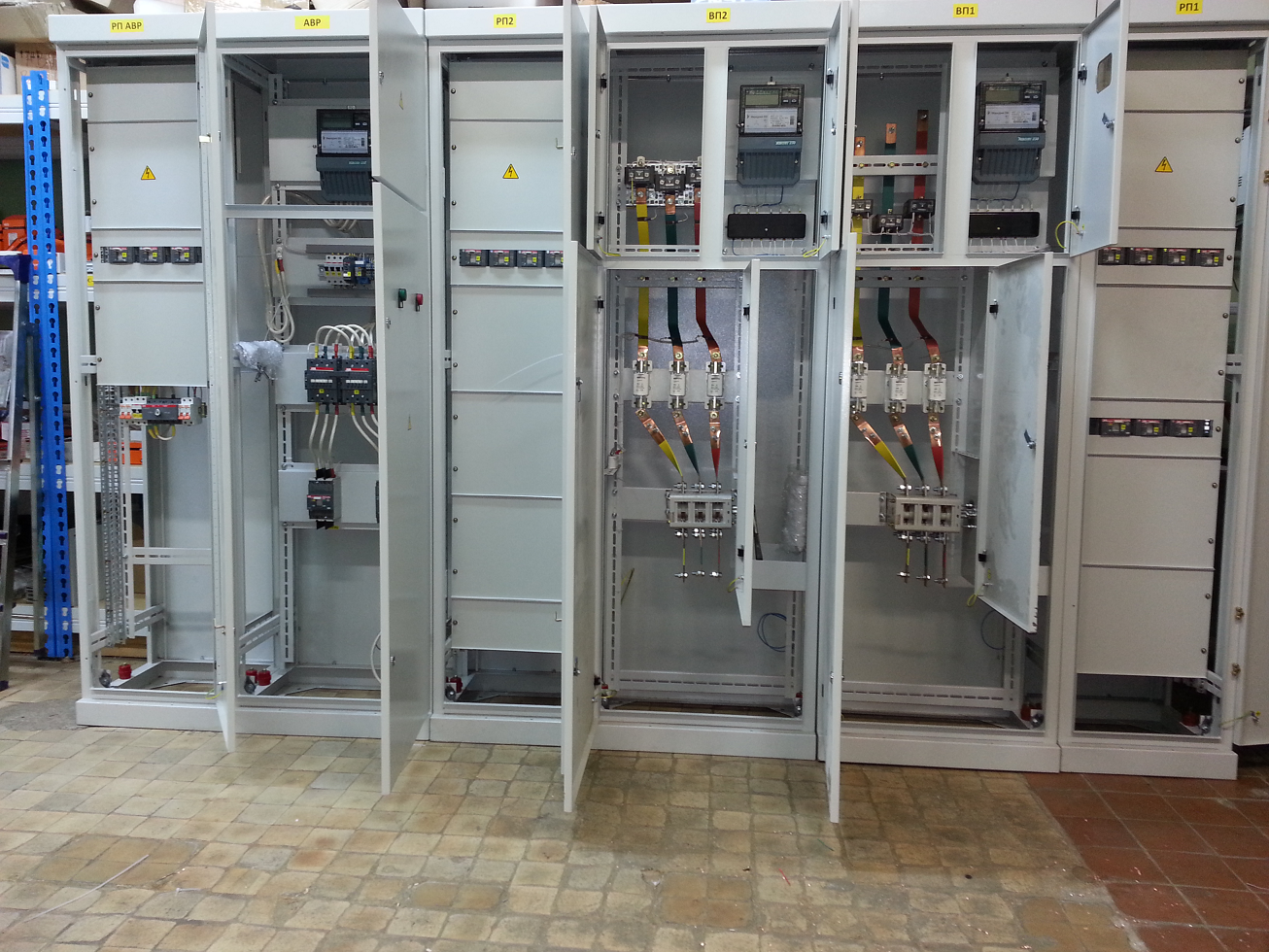

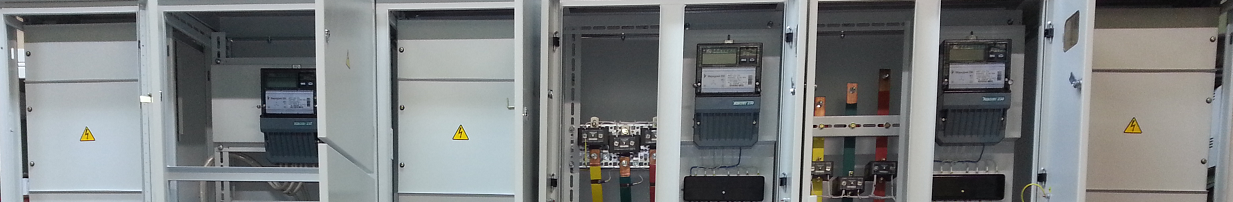

Вводные панели ВРУ имеют отделение учета, в котором устанавливаются:

- трансформаторы тока типа ТТН, ТТИ или аналогичные;

- счетчик трехфазный электронный;

- коробка испытательная переходная;

- лампочка подсвета;

Принятая схема условных обозначений расшифровывается следующим образом:

ВРУ – вводно – распределительное устройство;

8 – устройство ввода и распределения электрической энергии;

5 – распределение электрической энергии с применением автоматических выключателей;

05 – пятый выпуск разработки.

В состав вводно-распределительного устройства ВРУ-8505 включены станции управления (панели АВР) для автоматического переключения на резерв освещения и силового электрооборудования при исчезновении напряжения нормального питания и предназначены для применения в сетях переменного тока с фазным напряжением до 220В.
