Главный распределительный щит (ГРЩ) 630 А

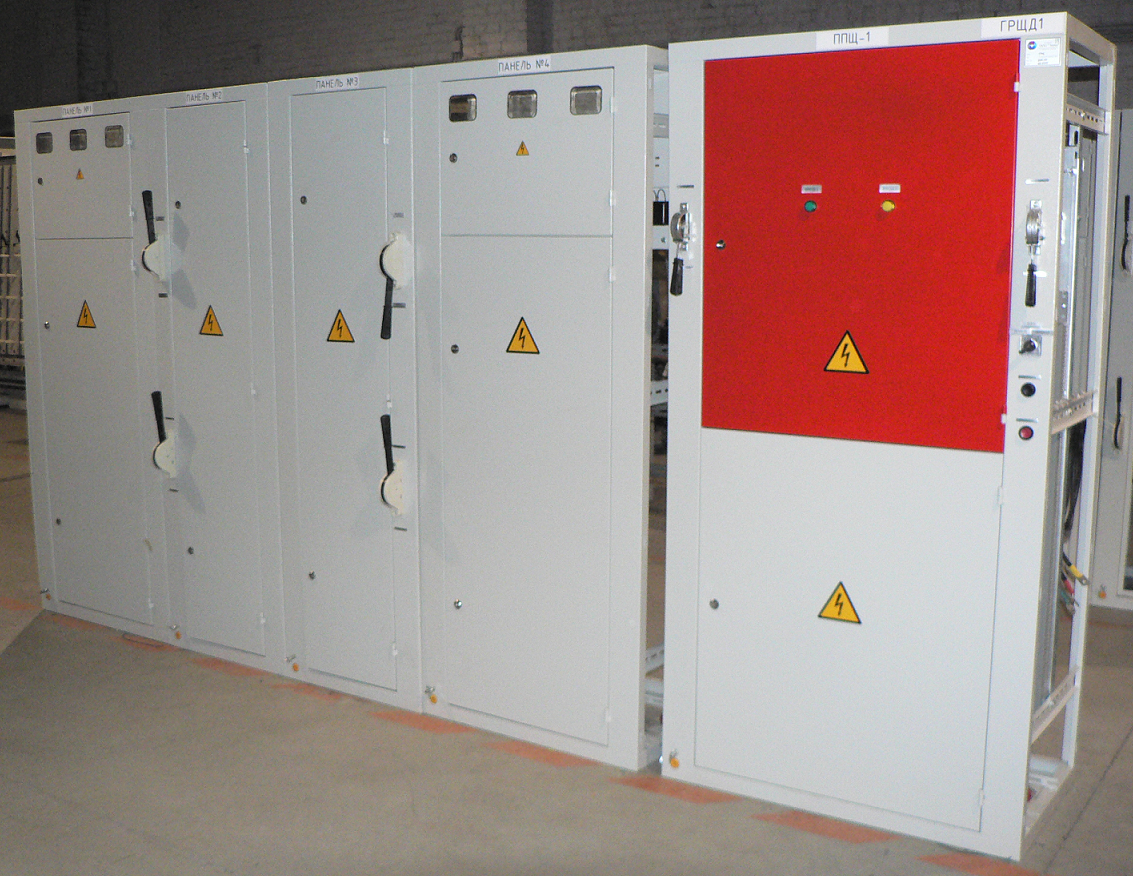

Главный распределительный щит (ГРЩ) 630 А на базе панелей ЩО-70

Главный распределительный щит (ГРЩ, ГРЩД) 630 А на базе панелей ЩО-70

Технические характеристики

  • Номинальное напряжение силовой цепи: 380В, 50Гц
  • Номинальное напряжение цепи управления: 220В, 50Гц
  • Максимальный ток плавких вставок вводных панелей: 630 А

Конструктивное исполнение

  • Тип: многопанельное ВРУ
  • Количество вводов: 2
  • Наличие панели противопожарных устройств (панель ППУ) с АВР
  • Отходящие линии: 2 панели по 5 фидеров

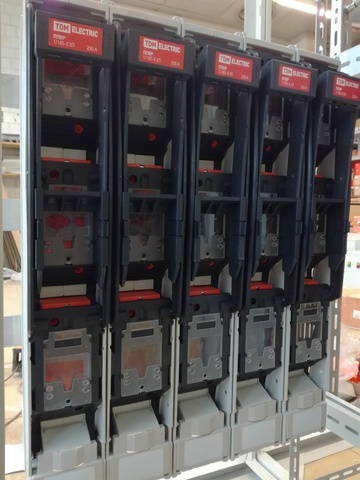

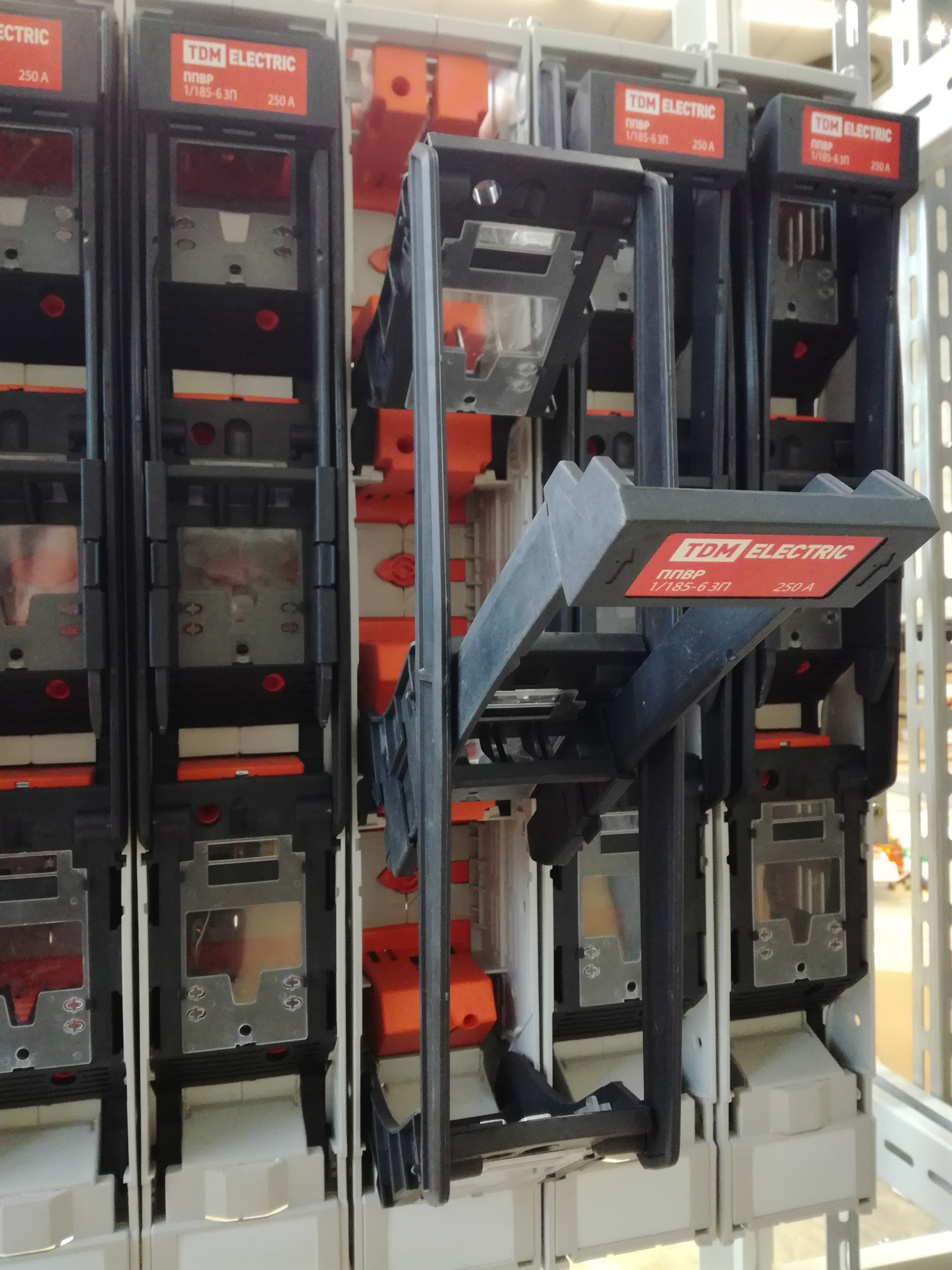

  • Аппарат защиты линий: плавкие вставки
  • Климатическое исполнение и категория размещения: УХЛ4



Главный распределительный щит (ГРЩ, ГРЩД) — распределительный щит, через который осуществляется приём и распределение электроэнергии по зданию или какой-то его части. Щиты ГРЩ, ГРЩД предназначены для приёма и распределения электроэнергии (возможен также учёт) в сетях переменного тока с разделенной землёй и нейтралью (возможно подключение к сетям с глухозаземленной нейтралью (тип заземления TN-C, TN-S, TN-C-S) напряжением до 380В, частотой 50 Гц), защиты линий при перегрузках, утечек и коротких замыканиях.

В качестве ГРЩ может служить вводно-распределительное устройство или щит низшего напряжения подстанции. Главный распределительный щит содержит в себе противоаварийную автоматику, средства учёта электроэнергии, контрольно-измерительные приборы, блоки управления двигателями и иное оборудование.

Сборка  ГРЩ производится из стандартных панелей: вводных, линейных, секционных:

  1. Вводные панели (ВП) могут быть оборудованы различными типами автоматических выключателей выкатного исполнения, а также рубильниками с предохранителями, с различными блоками управления и контроля как отечественного, так и импортного производства. Они предназначены для подключения силовых вводов и распределения электроэнергии на секции и отходящие линии. Также может быть выполнена схема АВР.
  2. Секционные панели (СП) могут быть выполнены как на автоматических выключателях, так и на рубильниках отечественного или импортного производства. Предназначены они для переключения с одной секции на другую, в случае пропадания напряжения на одном из вводов
  3. Линейные панели (ЛП) предназначены для распределение электроэнергии на отходящие линии. Могут быть оборудованы различными видами автоматических выключателей, стационарного, втычного и выкатного исполнения, различными видами рубильников отечественного и импортного производства.

Кол-во отходящих линий (трехфазных) 10
