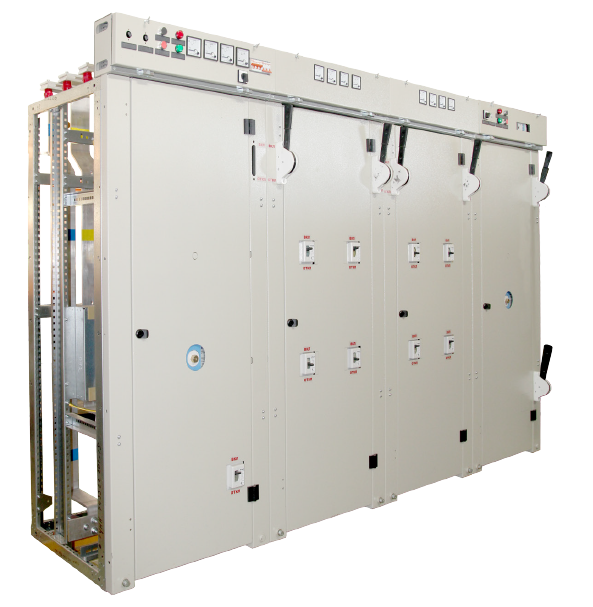

Главный распределительный щит (ГРЩ) 1000 А на базе панелей ЩО-70

Главный распределительный щит (ГРЩ) 1000 А на базе панелей ЩО-70

Главный распределительный щит (ГРЩ) 1000 А на базе панелей ЩО-70

Технические характеристики

  • Номинальное напряжение силовой цепи: 380В, 50Гц
  • Номинальное напряжение цепи управления: 220В, 50Гц
  • Максимальный ток плавких вставок вводных панелей: 1000 А

Конструктивное исполнение

  • Тип: многопанельный ГРЩ
  • Количество вводов: 2
  • Количество панелей: вводные -2 шт, распределительные - 2 шт
  • Отходящие линии: 2 панели по 4 фидера
  • Аппарат защиты линий: автоматические выключатели
  • Климатическое исполнение и категория размещения: УХЛ4



Главный распределительный щит (ГРЩ) на базе панелей распределительных щитов ЩО70, ЩО90 предназначены для приема и распределения электрической энергии, а так же для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220В переменного тока и частотой 50 Гц



Сборка  ГРЩ производится из стандартных панелей: вводных, линейных, секционных:

  1. Вводные панели (ВП) могут быть оборудованы различными типами автоматических выключателей выкатного исполнения с различными блоками управления и контроля как отечественного, так и импортного производства. Они предназначены для подключения силовых вводов и распределения электроэнергии на секции и отходящие линии. Также может быть выполнена схема АВР.
  2. Секционные панели (СП) могут быть выполнены как на автоматических выключателях, так и на рубильниках отечественного или импортного производства. Предназначены они для переключения с одной секции на другую, в случае пропадания напряжения на одном из вводов
  3. Линейные панели (ЛП) предназначены для распределение электроэнергии на отходящие линии. Могут быть оборудованы различными видами автоматических выключателей, стационарного, втычного и выкатного исполнения, различными видами рубильников отечественного и импортного производства.
