ЩАП-23 25 А IP54

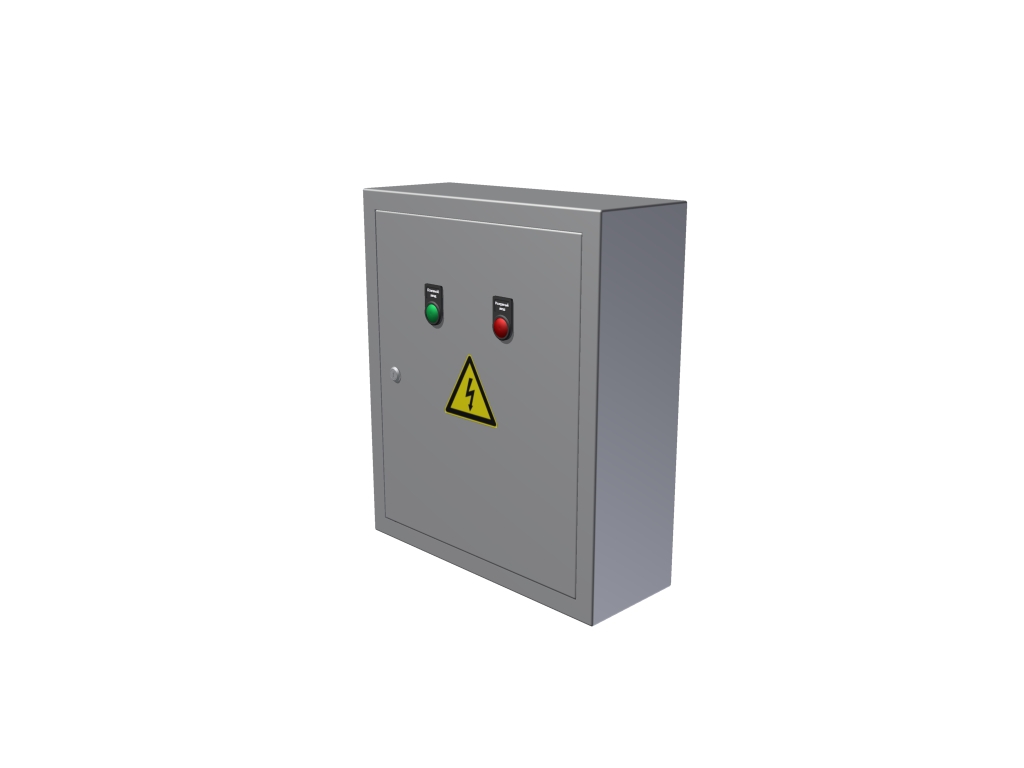

Щит автоматического переключения ЩАП-23 25 А IP54 TDM ELECTRIC

Назначение

• Щит аварийного переключения ЩАП предназначен для автоматического переключения питания с основного ввода на резервный ввод, в случае возникновения аварийных ситуации на основном вводе, а также для защиты отходящих линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220В частотой до 60 Гц с глухозаземленной нейтралью типа TN-S.
• ЩАП может быть установлен в многоэтажных и малоэтажных жилых, общественных и промышленных зданиях, а также в индивидуальных домах и коттеджах.

Применение

• Применяются для обеспечения автоматического переключения питания с основного ввода на резервный ввод для нагрузок первой категории электроснабжения: систем аварийного освещения, систем пожарной сигнализации.

Функции

• ЩАП автоматически переключает питание с основного ввода на резервный ввод в случае возникновения следующих аварийных ситуации на основном вводе:
  - при однофазном снижении напряжения до (0,6) Uф (регулируется);
  - при симметричном снижении фазных напряжений до 0,7 Uф (регулируется);
  - при обрыве одной, двух или трех фаз;
  - при обратном порядке чередования фаз

Преимущества

• Металл корпуса 1,2 мм;
• Полностью проваренные швы (для IP66);
• Современное реле контроля напряжения с регулировкой

Схема щита
