Главный распределительный щит (ГРЩ) 1600 А c АВР (SE)

Главный распределительный щит (ГРЩ) 1600 А c АВР Schneider Electric

Главный распределительный щит (ГРЩ) 1600 А c АВР Schneider Electric

 Назначение

  • Главный распределительный щит (ГРЩ) предназначен для приема и распределения электроэнергии, защиты от перегрузок
    и токов короткого замыкания отходящих линий, а также для учета потребляемой энергии
  • Панель АВР в составе ГРЩ обеспечивает автоматический перевод питания нагрузки

Применение

  • Главный распределительный щит - вводно-распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть.

Технические характеристики

  • Номинальное рабочее напряжение, В                                          -380 (660)
  • Номинальное напряжение изоляции, В                                             1600
  • Номинальный ток ввода, А                                                                 1600
  • Номинальный ток горизонтальных сборных шин, А                           1600
  • Номинальный кратковременно выдерживаемый ток шин, кА             65
  • Степень защиты                                                                              IP31

Оборудование

  • Вводные силовые автоматы: Schneider Electric EasyPact MVS 1600A 3P 65кА ET2I выдвижной с электрическим приводом (MVS16H3NW5L)
  • Секционный автомат: Schneider Electric EasyPact MVS 1000A 3P 65кА ET2I выдвижной с электрическим приводом (MVS10H3NW2L)
  • Автоматы отходящих линий:  Schneider Electric
  • Шкафы: изготавливаются из листовой стали высокой прочности.  Степень защиты IP30 .

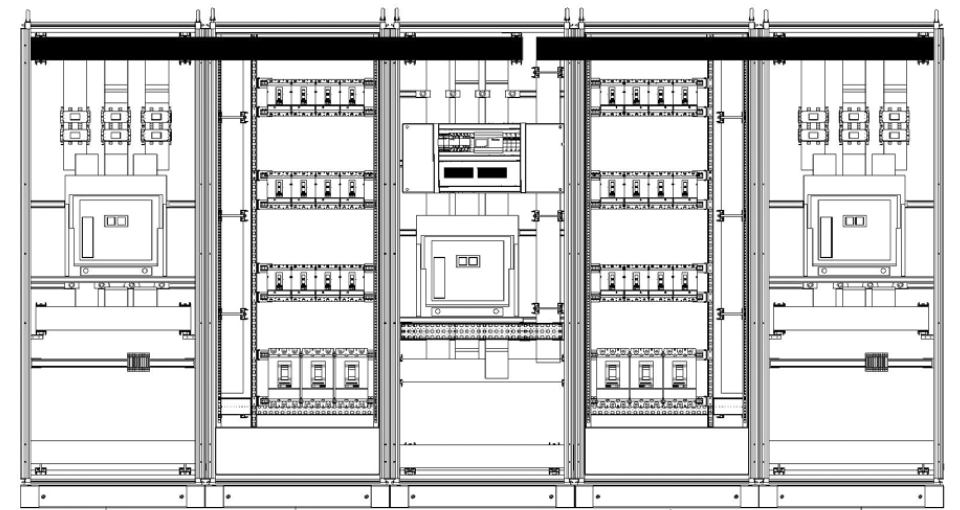

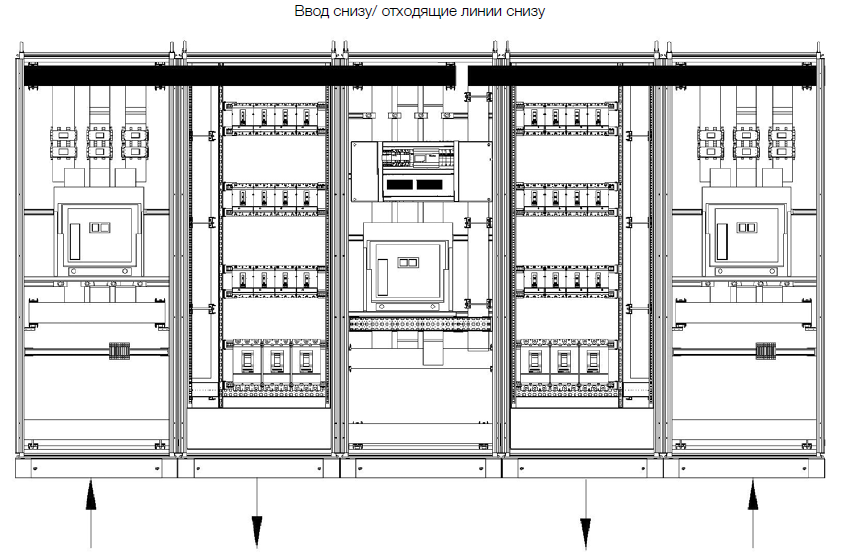

Конструктив



Состав ГРЩ

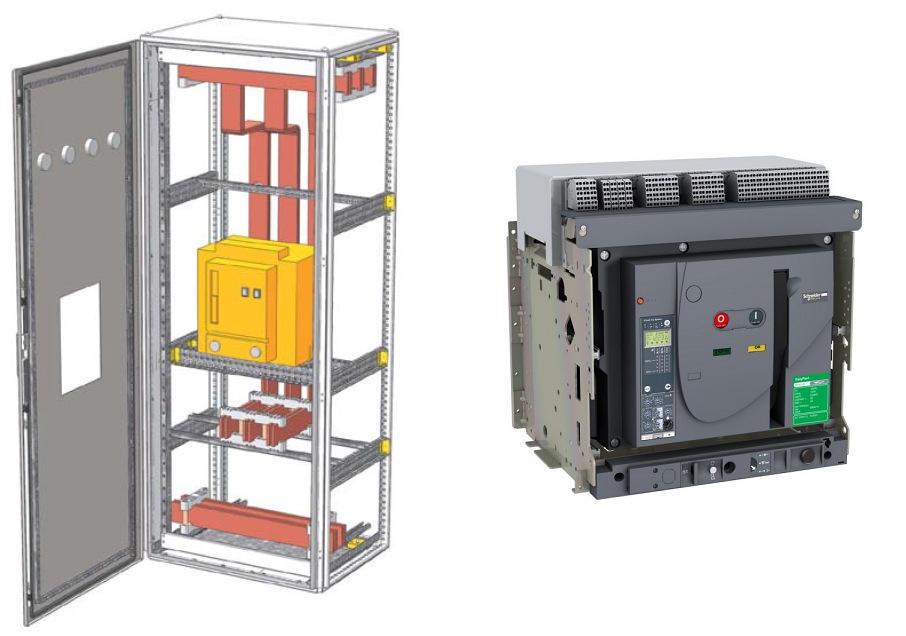

  • Вводные панели ГРЩ - предназначены для подключения силовых кабельных вводов и передачи электроэнергии на отходящие линии. По умолчанию вводные панели комплектуется аналоговыми приборами: вольтметром и амперметрами, по запросу возможно комплектование микропроцессорным мультиметром (V, A, F, S, P, Q, cosφ, гармоники) с возможностью передачи данных по цифровому каналу.

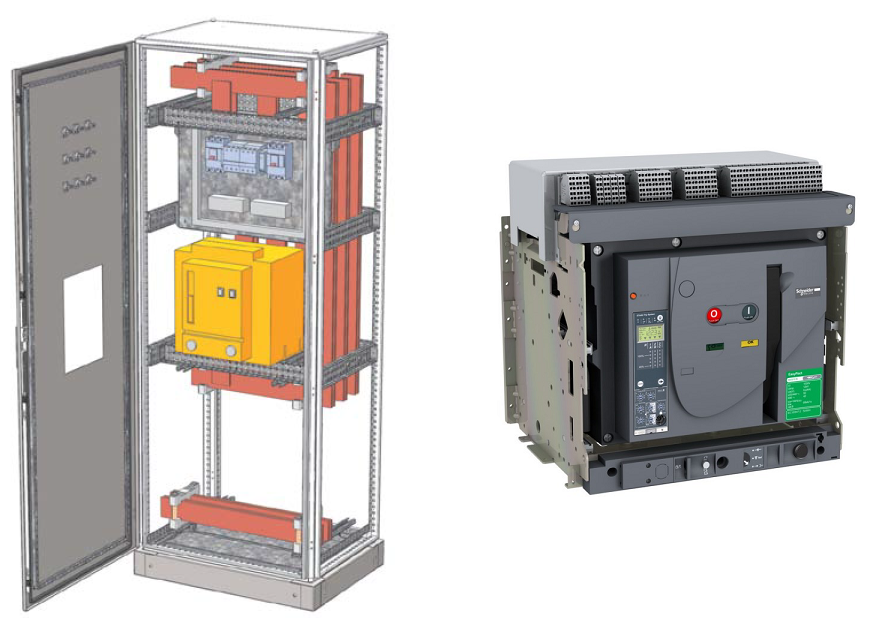

  • Секционная панель ГРЩ  - обеспечивает секционирование сборных шин. В панели располагается автоматика АВР.

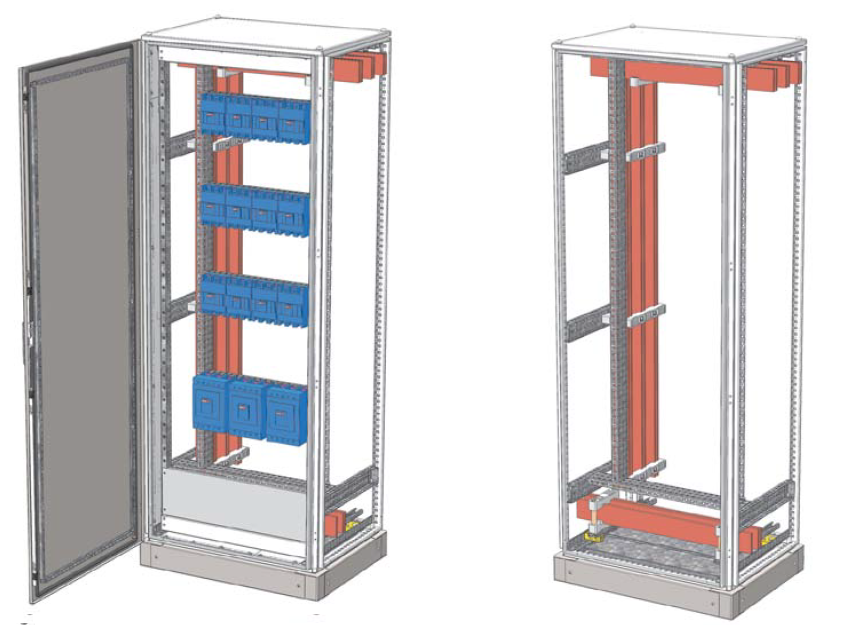

  • Линейные (распределительные) панели ГРЩ - предназначены для распределения электроэнергии с главных шин на отходящие фидеры. Тип коммутационных аппаратов: стационарные с отключающей способностью не менее 25 кА. Количество отходящих линий в одной панели - 12 шт.  В состав линейного шкафа может быть включен шкаф кабельных соединений.





Преимущества

  • Готовое решение на качественном оборудовании Schneider Electric;
  • Срок изготовления - 10 дней;
  • Низкая стоимость, обусловленная стандартным решением;
  • Широкая шинная система в вводных панелях позволяет подключить до 4-х вводных кабелей
  • Защитные пластроны в линейных панелях для безопасности персонала
  • Ошиновка- качественные медные шины;
