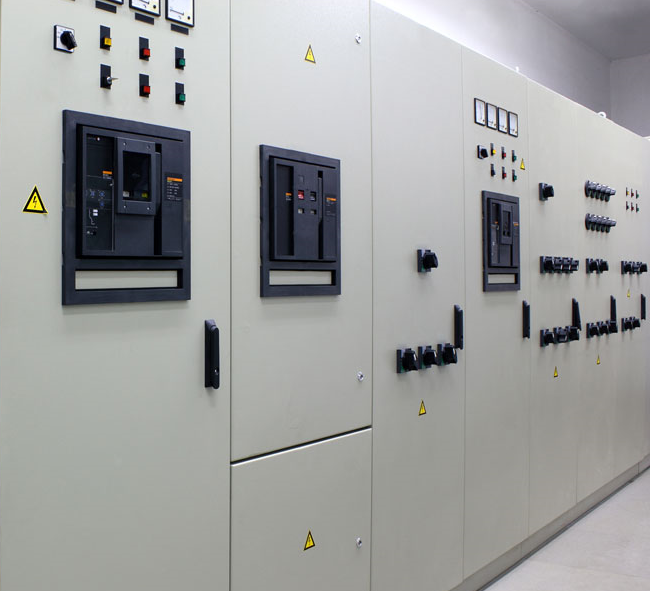

Главный распределительный щит (ГРЩ) 1000 А Dekraft

Главный распределительный щит (ГРЩ) 1000 А (выкатные вводные автоматы ВА-730 1000А, секционный ВА-730 1000А, АВР, IP31)

Назначение

• Главный распределительный щит ГРЩ предназначен для ввода и распределения электроэнергии в здании.
• Главный распределительный щит ГРЩ обеспечивает прием электроэнергии от понижающего трансформатора и защиту отходящих линий от сверхтоков.

Преимущества

• Компактное решение ГРЩ благодаря применению современных автоматов с моторным приводом.
• Безопасность обслуживающего персонала обеспечивается наличием защитных пластронов
• Наличие видимого разрыва обеспечивается применением выкатных автоматов.

Материалы

• Автоматические выключатели серии ВА-730 Dekraft в выкатном исполнении (вводные 1000 А и секционный 1100 А)
• Корпус панелей ГРЩ цельносварной,  выполнен из стального листа толщиной 1.5 мм, покрытие полимерная краска RAL7035;
• Защитные пластроны выполнены из металла.
• По заказу шкафы могут быть изготовлены с возможностью двухстороннего обслуживания.

Конструкция

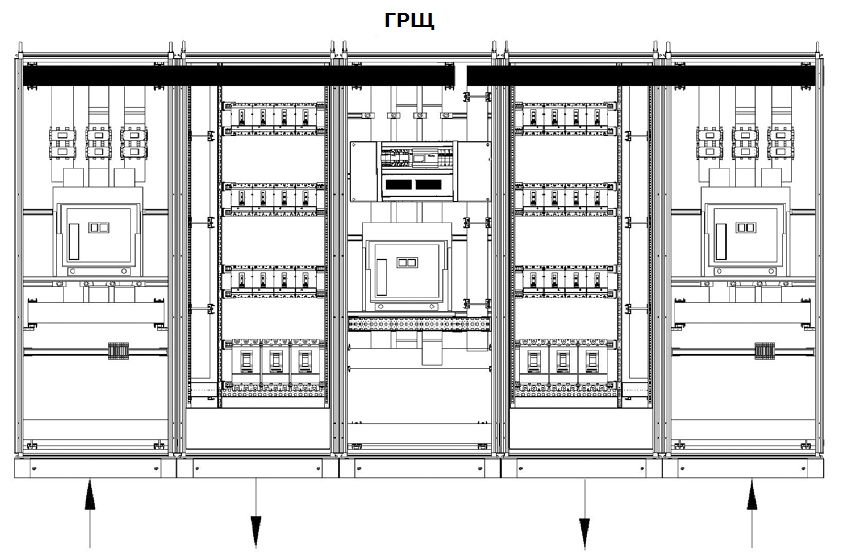

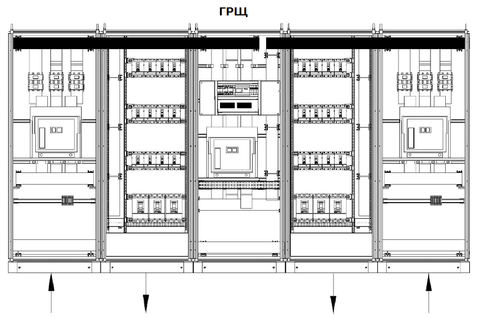

• Главный распределительный щит ГРЩ состоит из стандартных панелей: панель вводная ВП -2 шт, панель секционная СП – 1 шт, панель распределительная – РП – 2 шт
• В вводных панелях ГРЩ устанавливаются автоматические выключатели в выкатном исполнении для обеспечения видимого разрыва  (4.2.128.ПУЭ. Со стороны низшего напряжения трансформатора рекомендуется устанавливать аппарат, обеспечивающий видимый разрыв)

• В секционной  панели ГРЩ устанавливается автоматический выключатель выдвижного исполнения и аппаратура АВР.

• В распределительных  панелях ГРЩ применяются автоматические выключатели в литом корпусе (MCCB).

• Реализация схемы автоматизированного ввода резерва (АВР) - 2 ввода - 2 нагрузки (2+2).
