ШРНН-01-12-1600

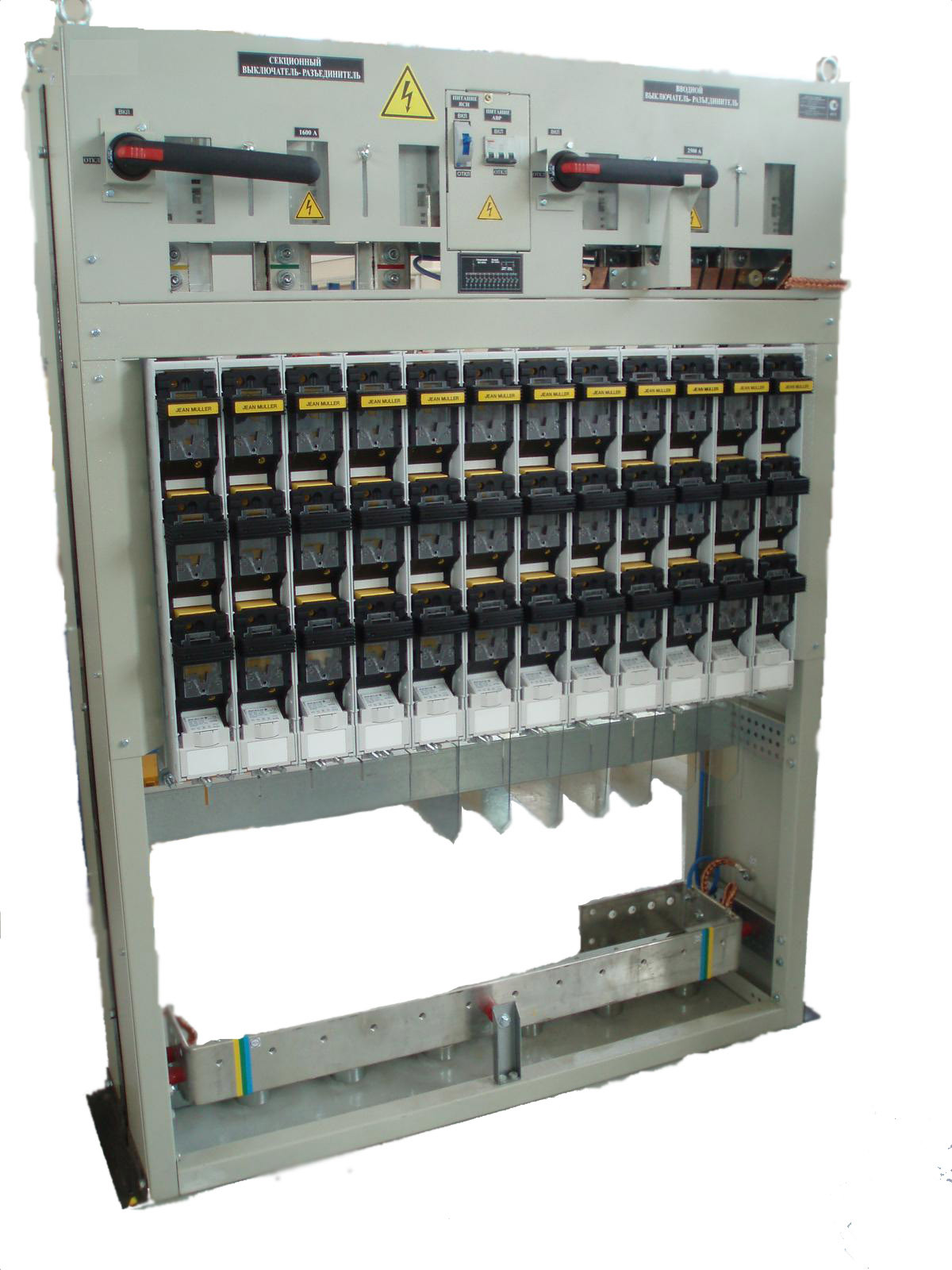

Шкаф распределительный низкого напряжения ШРНН-01-12-1600

Шкаф распределительный низкого напряжения с выключателем нагрузки на вводе ШРНН-01-12-1600



Шкафы распределительные низкого напряжения серии ШРНН.

           Конструкция шкафов дает возможность при проведении монтажных и наладочных работ удобно развести и подключить питающие кабели, а во время эксплуатации ШРНН выполнять работы на каждом фидере, не отключая при этом всю секцию. Данные шкафы являются аналогом TUR, ШНН.
           Шкафы распределительные низкого напряжения ШРНН предназначены для комплектования распределительных устройств
напряжением 0,4 кВ переменного тока частотой 50 Гц с глухозаземленнои нейтралью, служащих для приема, распределения
электрической энергии, защиты от перегрузок и токов короткого замыкания отходящих линий и выпускаются в соответствии с
техническими условиями ТУ 3434 - 004 -18370720 - 03. Шкафы предназначены для установки в специальных электропомещениях. Нормальная работа шкафов обеспечивается при температуре окружающего воздуха от - 45°С до + 40° С.

Структура условного обозначения


ШРНН - Х1 -Х2 -Х3(Х) -Х4 У3


Шкаф распределительный низкого напряжения одностороннего обслуживания
Х1 - исполнение:
01 - левый
02 - правый
Х2 - число отходящих линий (фидеров)
Х3 - номинальный ток вводного (секционного) выключателей нагрузки
Х4 - номинальный ток и тип автоматического выключателя комбинированного шкафа
S(M) SACE Isomax S7(Masterpact NW)
У3 - климатическое исполнение и категория



Кострукция и состав изделия

       Конструктивно шкаф представляет собой каркас, собранный из металлических узлов и профилей с по мощью болтовых соединений. Для обеспечения безопасной эксплуатации выключатели нагрузки закрываются фальшпанелью, между фидерами устанавливаются изоляционные перегородки, сверху шкафа шинные выводы закрывает защитный кожух. Токоведущие части выполнены из меди.
          Шкафы распределительные низкого напряжения сертифицированы в системе сертификации ГОСТ. Исполнение шкафов ШРНН определяется схемой главных цепей, в зависимости от которых может быть установлено следующее оборудование:
Выключатели автоматические: Masterpact NW (Schneider Electric), SACE: Isomax S6, 7 (ABB) , ВА88 до 2000 А
Выключатели нагрузки: XLBM2 1 РиХ1_ВМЗ-1 Р (ABB), ARS2-1 HARS3-1 (Apator Electro), ППВР. OETLK185-2, OETL КЗ-2 до 3150 A
(ABB). Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.









Тип Шкаф распределительный низкого напряжения с выключателем нагрузки на вводе
