Шкаф АВР 800 А (ШАВР-800)

Шкаф автоматического ввода резерва АВР 800 А (ШАВР-800)

Шкаф автоматического ввода резерва АВР 800 А (ШАВР-800)

Назначение АВР

  • Шкаф автоматического включения резерва предназначен для приема электроэнергии от двух источников и автоматического переключения питания между ними. Первый ввод для второго является резервным и наоборот.

Применение АВР

  • Жилищное строительство.
  • Коттеджи.
  • Производство.
  • Медицинские учреждения

Функции шкафа АВР

  • Автоматическое включение резервного питания в соответствии с алгоритмом, приве-денном в табл.1
  • Установка времени срабатывания АВР при отключении и восстановлении питания вводов;
  • Возможность ручного управления исполнительными аппаратами
  • Индикация наличия и качества напряжения на вводах (чередование фаз, контроль верх-него и нижнего уровня напряжения, слипания и асимметрии фаз);
  • Индикация состояния («включено», «отключено», «авария») исполнительных аппаратов;
  • Электрическая и механическая блокировка исполнительных аппаратов при различных режимах работы;
  • Отключение исполнительных аппаратов по сигналу от АПС
  • Формирование сигнала запуска генератора
  • Ограничение доступа к настройкам вводом PIN-кода

Конструкция АВР

  • Щит АВР выполнен в напольном шкафу IP31, ввод и вывод- снизу
  • Два блочных силовых автоматических выключателя, контроллер, моторный привод.

Преимущества АВР

  • Применение в схеме АВР сблокированных автоматических выключателей с высокой отключающей способностью

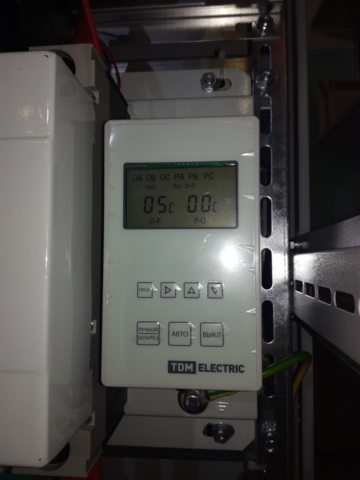

  • Контроллер с многофункциональным дисплеем для отслеживания реального состояния параметров сети.
  • Удобство монтажа и простота установки параметров.
  • Возможность ручного переключения в нестандартных ситуациях и при поломке.
  • Возможность калибровки показаний контроллера.
  • Три режима работы:

    1) автоматический возврат с резервного ввода (питание от линии) на основной после восстановления напряжения (режим самовосстановления) с заданным временным промежутком.

    2) автоматический возврат с резервного ввода (питание от генератора) на основной после восстановления напряжения на основном вводе с заданным временным промежутком.

    3) возврат с резервного ввода на основной после регистрации отклонения напряжения на резервном вводе (режим двух равноценных вводов) с заданным временным промежутком.

  • Возможность проверки действующего напряжения на фазах с целью установления отсутствующего напряжения.

Принципиальная схема АВР







Габаритные размеры АВР

Схема АВР Схема 2 в 1 - (2 сетевых ввода, 1 нагрузка)
Степень защиты IP54
