Шкаф автоматического ввода резерва АВР 125 А (ШАВР-125)

Шкаф автоматического ввода резерва АВР 125 А (ШАВР-125)

Шкаф автоматического ввода резерва АВР 125 А (ШАВР-125)

Назначение АВР

  • Шкаф автоматического включения резерва ШАВР предназначен для приема электроэнергии от двух источников и автоматического переключения питания между ними. Первый ввод для второго является резервным и наоборот.

Применение АВР

  • Жилищное строительство.
  • Коттеджи.
  • Производство.
  • Медицинские учреждения

Функции шкафа АВР

  • Автоматическое включение резервного питания в соответствии с алгоритмом.
  • Возможность ручного управления исполнительными аппаратами
  • Индикация наличия напряжения на вводах
  • Индикация состояния («включено», «отключено», «авария») исполнительного аппарата;
  • Механическая блокировка исполнительных аппаратов при различных режимах работы;
  • Отключение исполнительных аппарата по сигналу от АПС
  • Формирование сигнала запуска генератора

Преимущества

  • Возможность ручного переключения при помощи Г-образного ключа (входит в комплект) в нестандартных ситуациях и при поломке.
  • Блокировка АВР (ручное переключение с основного на резервный ввод) при помощи замка (ключи в комплекте).
  • Быстрый ввод АВР в эксплуатацию благодаря установленным заводским настройкам.
  • Наличие светодиодной индикации состояния основной и резервной линии (включено/отключено).

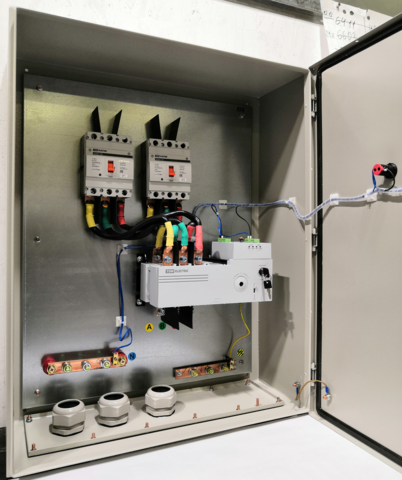

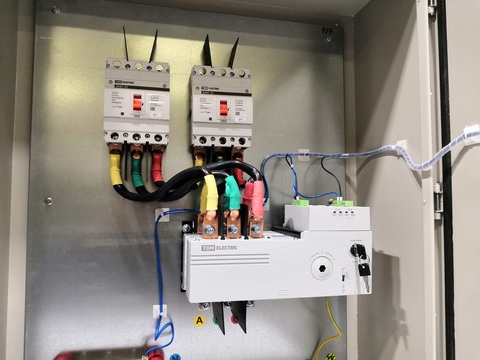

Устройство автоматического ввода резерва АВР-ПН (переключатель нагрузки) выполнено в виде моноблока и состоит из переключателя (контактного блока) и блока управления с мотор-редуктором.

    1. Контакты для подключения основной линии.
    2. Контакты для подключения резервной линии.
    3. Блок клемм для управления АВР.
    4. Замок блокировки АВР-ПН.
    5. Светодиодная индикация функционирования основной линии.
    6. Светодиодная индикация функционирования резервной линии.
    7. Рабочий механизм ручного переключения. Переключение линий производится при помощи Г-образного ключа длиной 155 мм (поставляется в комплекте).
    8. Механизм блокировки АВР-ПН при помощи навесного замка (замок в комплект поставки не входит).
    9. Контакт для подключения заземления.
    10. Предохранители.

    Степень защиты IP54
    Сигнал на запуск ДГУ Есть
