ЩАП-43 63 А IP31

Щит ЩАП-43 63 А IP31 TDM ELECTRIC

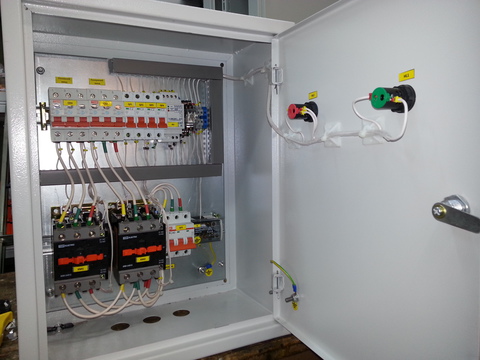

Щит автоматического переключения ЩАП-43 63 А IP31 TDM ELECTRIC

Схема однолинейная принципиальная ЩАП-43

Назначение щитов автоматического переключения ЩАП:

Щиты ЩАП  предназначены для автоматического переключения на резервное питание потребителей электроэнергии при пропадании нормального напряжения сети (исчезновение 1, 2, 3 фаз; чередование фаз; снижение напряжения более чем на 70%) и для возврата системы электроснабжения в исходное состояние при восстановлении нормального напряжения на основном вводе. Щит ЩАП позволяет настраивать чувствительность к изменению напряжения сети в пределах 30%, а так же время задержки включения резерва до 10с.



Характеристики щитов автоматического переключения ЩАП

  • Номинальное напряжение главной цепи: ~ 380 В
  • Номинальный ток: до 250 А
  • Частота: 50 Гц
  • Номинальное напряжение цепей управления (с питанием по схеме фаза-нуль от главной цепи): ~ 220 В
  • Исполнение по виду обслуживания: одностороннее
  • Степень защиты: от IP30 до IP65

Структура условного обозначения ЩАП:

ЩАП -XX-XX ХХХХ Щит автоматического переключения. НКУ ввода электроэнергии с АВР выполненное на контакторах с защитой на каждом вводе автоматическим выключателем с комбинированной защитой.
ЩАП -XX-XX ХХХХ

Исполнение по току главной цепи:

12 – 16А, ~220В 1ф

13 – 16А, ~380В 3ф

23 – 25А, ~380В 3ф

33 – 40А, ~380В 3ф

43 – 63А, ~380В 3ф

53 – 100А, ~380В 3ф

63 – 160А, ~380В 3ф

73 – 250А, ~380В 3ф

ЩАП -XX-XX ХХХХ степень защиты: от IP30 до IP 65
ЩАП -XX-XX ХХХХ Климатическое исполнение и категория размещения по ГОСТ 15150-69

Основные функции щитов автоматического переключения ЩАП

НКУ серии ЩАП обеспечивает выполнение следующих функций:

  • постоянный контроль наличия напряжения в цепи основного источника питания
  • постоянный контроль порядка чередования фаз основного источника питания
  • обеспечение автоматического восстановления нормального питания потребителей электрической энергии путем присоединения резервного источника питания
  • обеспечение автоматического восстановления до аварийной схемы питания электроустановок потребителя после восстановления основного источника питания
  • световая индикация состояния вводов
  • защита токоприемников от токов короткого замыкания и перегрузки

Конструкция щитов автоматического переключения ЩАП


ЩАП представляет собой металлический корпус IP31 (IP54) с дверцей. Ввод кабелей осуществляется снизу. На дверцу выведена индикация работы вводов.

Степень защиты IP31
Комплектация TDM ELECTRIC
Тип Щит автоматического переключения
