Главный распределительный щит (ГРЩ) 2500 А

Главный распределительный щит (ГРЩ) 2500 А

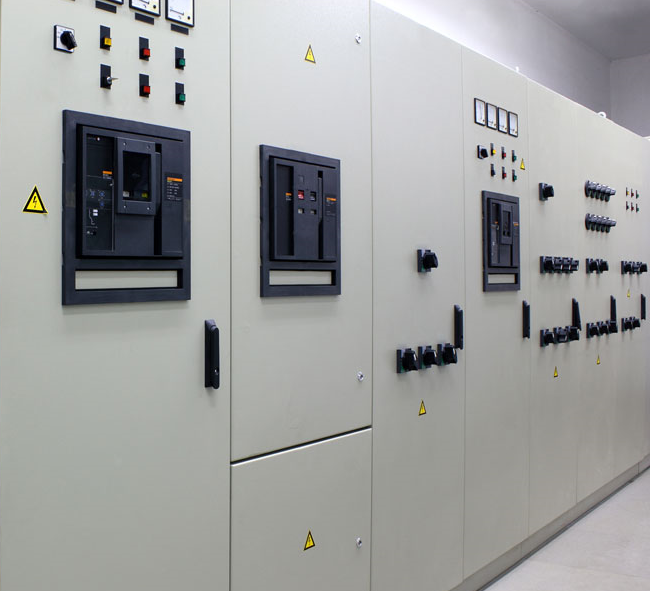

Главный распределительный щит (ГРЩ) 2500 А (выкатные вводные автоматы ВА-45 2500А, секционный ВА-45 2000А, АВР, IP31)

Назначение

  • Главный распределительный щит ГРЩ предназначен для ввода и распределения электроэнергии в здании.
  • Главный распределительный щит ГРЩ обеспечивает прием электроэнергии от понижающего трансформатора и защиту отходящих линий от сверхтоков.

Преимущества

  • Компактное решение ГРЩ благодаря применению современных автоматов с моторным приводом.
  • Безопасность обслуживающего персонала обеспечивается наличием защитных пластронов
  • Наличие видимого разрыва обеспечивается применением выкатных автоматов.

Материалы

  • Автоматические выключатели серии ВА-45 EKF в выкатном исполнении (вводные 2500 А и секционный 2000 А)


  • Корпус панелей ГРЩ цельносварной,  выполнен из стального листа толщиной 1.5 мм, покрытие полимерная краска RAL7035;


  • Защитные пластроны выполнены из металла.


  • По заказу шкафы могут быть изготовлены с возможностью двухстороннего обслуживания.



Конструкция

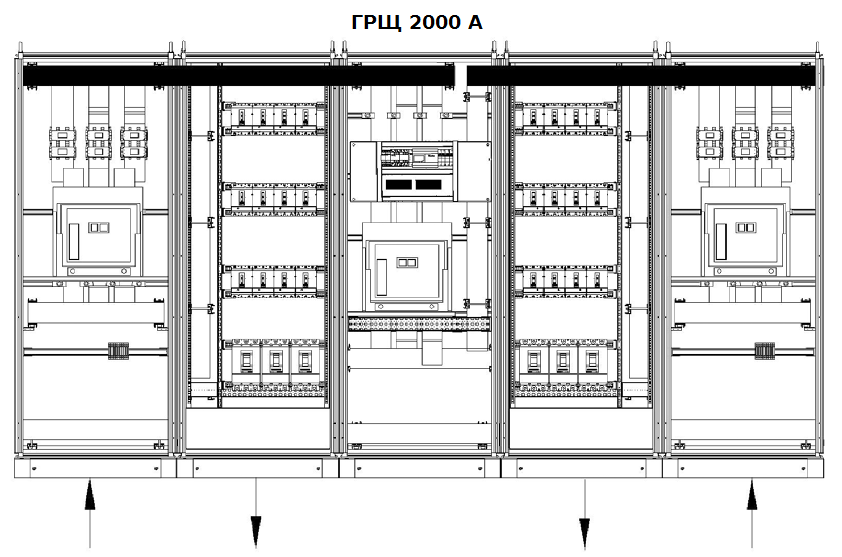

  • Главный распределительный щит ГРЩ состоит из стандартных панелей: панель вводная ВП -2 шт, панель секционная СП – 1 шт, панель распределительная – РП – 2 шт
  • В вводных панелях ГРЩ устанавливаются автоматические выключатели в выкатном исполнении для обеспечения видимого разрыва  (4.2.128.ПУЭ. Со стороны низшего напряжения трансформатора рекомендуется устанавливать аппарат, обеспечивающий видимый разрыв)



  • В секционной  панели ГРЩ устанавливается автоматический выключатель выдвижного исполнения и аппаратура АВР.

  • В распределительных  панелях ГРЩ применяются автоматические выключатели в литом корпусе (MCCB).

  • Реализация схемы автоматизированного ввода резерва (АВР) - 2 ввода - 2 нагрузки (2+2).



Исполнение вводных и секционных автоматов выкатное
